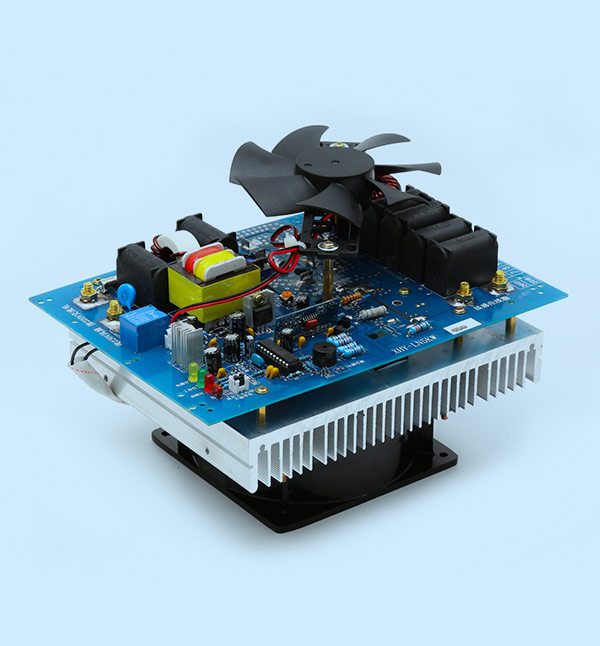

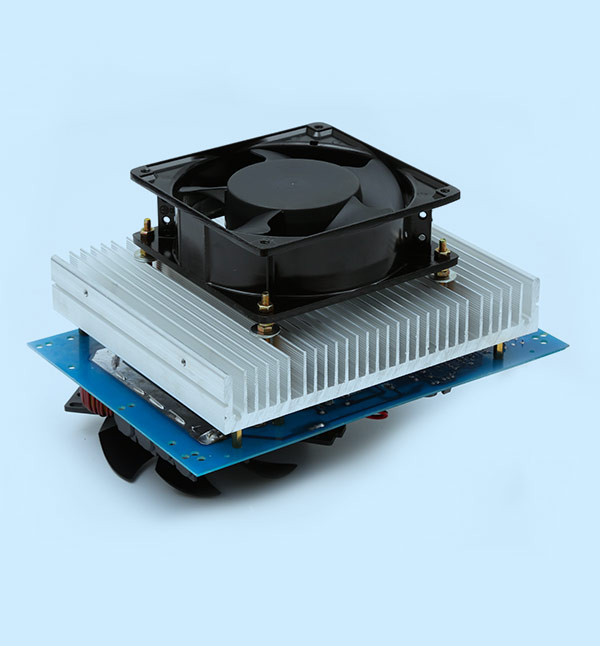

1、控制箱体要求：由于主控制器是高压，大电流器件，所以在使用中应将其安装在控制箱体内，再通过绝缘导线将其与加热线圈与及电源、温度控制器等器件连接。以保护人体不会触及带电部位造成触电事件。由于控制器本身会产生热量，所以控制箱体要做成可使空气流通，以便于散热。5KW的元件面因扼流圈需要散热而增加了一个DC12V的直流风扇，请将风扇固定在板子上的两根固定柱上，将风扇的的插头插到板子继电器旁边的FAN12V两芯插座即可。

2、加热线圈要求：由于本公司目前只向客户提供主控制板，所以本控制器还须和其他配件如加热线圈配套组合使用。根据不同功率使用不同的控制器配套线圈，建议5KW采用10平方的绝缘高温电线绕制。一般为圆型线圈，绕在加热物体上时电感量L为65±5uH（用胜利牌的BICTOR6243+电感表2UH档测量，要绕在炮筒上测量，注：圆型线圈一般在23圈左右，根据炮筒直径不同有不同圈数，要在实际使用中把握。）

3、加热线圈的绕制：加热线圈根据用户的具体要求绕制，绕制时应保证同一铁芯的加热线圈绕向与参数一置。每组线圈与线圈之间保持60mm以上的距离。

4、电磁加热线圈和被加热金属物体的距离要求：加热线圈表面到被加热金属物体表面的距离根据线圈的宽度不同要适当调整。5KW 控制器的线圈到被加热金属物体的距离根据不同直径的管径要适当调整，管径越大，距离越近。管径越小，距离越远。一般为：15-18mm。如果距离过小时会造成控制器因工作特性变差而发热，甚至引起炸功率管；距离过大时功率将逐步变小，且不能调节，这是电路反压保护在保护的原因。

5、接线方式：本控制器可以接成上电开机使用，也可以由温控器的常开触点控制使用。

a、上电开机使用： 将220V的电源通过绝缘导线接到控制器火线和零线接线端；线圈的引线接线柱与控制器的线圈接线端口连接（一定要接触牢固）。本机板出厂设定为上电即开机使用方式。

b、温控器的常开触点控制使用： 将220V的电源通过绝缘导线接到控制器火线和零线接线端；线圈的引线接线柱与控制器的线圈接线端口连接（一定要接触牢固）。用手轻轻取下“开关控制”插座上的短路线（黑色的），将一条两芯的联机线的一个端头插到“开关控制”插座上，另一端两个插头接到温控器的常开触点，连接好即可试机使用。  注意：温控器的触点不允许带市电或其他高压电。

C、多块电磁加热板子联机使用：当需要由一个温控器触点控制多块板子同时工作同时停止时，首先你要确定一块板子作为主机板（随便选一块），然后用联机线（两芯线，两头各带一个2芯插头）将主机板上的“副板控制”与另一块副板的“电压控制”相连，如果要连接更多副机板请使用联机线按照上述一级一级连接起来即可，即一个副板上的“副板控制”与另一块副板的“电压控制”相连，如此一级连一级即可。

注：线圈与控制器之间的连接线须象花线一样编起来！

电磁加热系统由两部分组成：电磁加热控制板和加热线圈。原机受温度控制的电源[加热输出接触器（或固态继电器）输出端]经电磁加热控制板将工频交流电整流、滤波、逆变成18～30KHz的高频交流电，通过连接线接到电磁加热圈上，高频交流电透过保温材料作用于料筒，使料筒本身发热。另外，也可以把电源直接输入到电磁加热控制板，原有的温度控制器直接用来控制电磁加热控制板。
