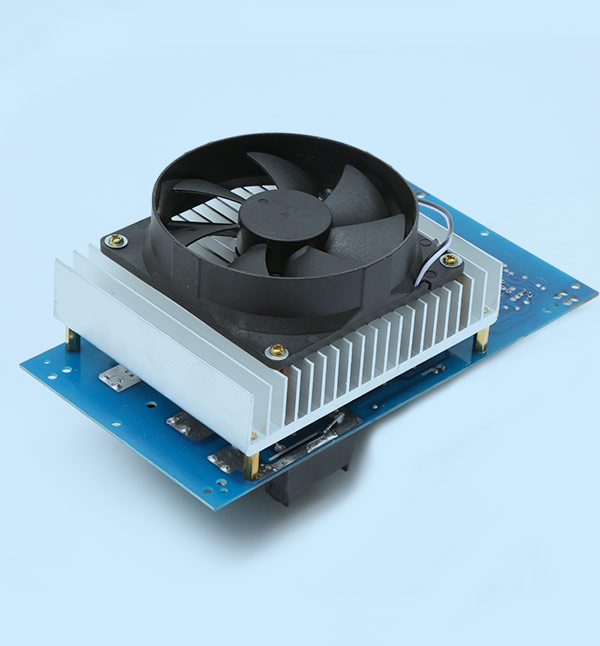

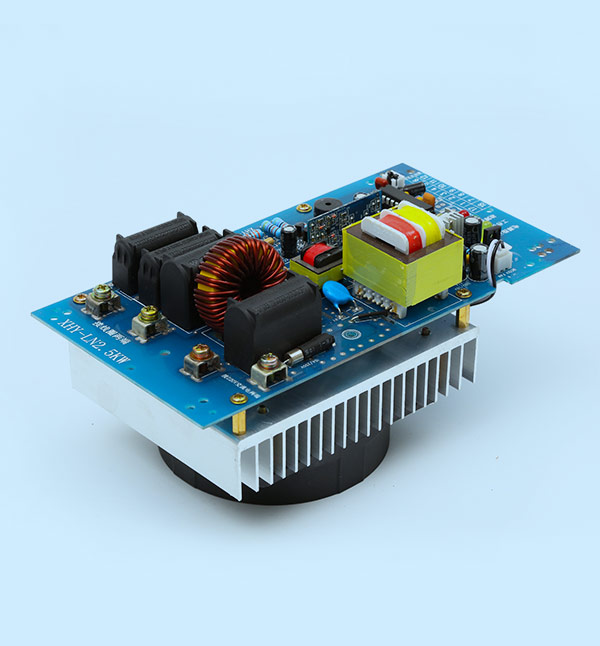

220v2.5Kw电磁加热控制板介绍

产品概述

故障低2.5kw电磁加热控制板，适合用在注塑机电磁加热节能改造，吹膜机，拉丝机，挤出机等分段式电磁加热设备。相比电热圈在30%以上，而且节能环保。

产品电气规格

额定电压频率	电压适应范围	额定功率
AC 220V / 50Hz	100V~260V	2.5KW

环境适应能力

温度	湿度
-20℃~50℃	≤95%

基本性能概述

1、电压与功率特性：200-260V恒定功率输出，200V以下恒流输出；

2、热效率≥95%；

3、IGBT过热保温度：95±5℃；

4、工作频率：25-35KHz；

5、具有软启动加热/停止模式；

6、具有加热线圈短路保护功能；

7、具有抗干扰功能。

产品主要应用领域

1、工业高效加热设备如塑胶机械注塑机、造粒机、吹膜机、挤出机拉丝机、中空成型机等等的节能改造中；

2、民用加热产品如电磁热水器，电磁热水管道，电磁热水瓶等高效加热电器中

系统接线说明

1、 220V IN接电源输入。

2、 LOAD接加热线圈。

3、指示灯PWR为电源指示灯，W为工作指示灯，E为故障指示灯。

安装电磁感应加热控制器说明

1、一般一台塑料机可以用多台加热器叠加达到其加热功率。每个加热器一般放在一个控制箱里。便于操作与维护。指示灯就可以接在控制箱外部。便于观察加热器的工作情况。也可以做一个大机箱放若干个电路板。

2、电磁加热线圈一般横截面积为4平方以上高温线。绕在注塑机加热管道外部。

3、加热线圈绕法时注意，一般有圆形绕法和U型绕法，当为U形绕法时，管道外部要用高温棉包住约15-20mm；当圆形绕法时，管道外部要用高温棉包住约20mm，再用玻璃丝带包一层，然后绕线圈。开机工作频率为25-35KHz。

4、绕线圈完成后测量线圈电感量约为130-140uH （用胜利牌6243+电容电感表测量）。

5、加热器线圈要用云母绕包玻璃纤维编织耐高温电缆。

6、散热器工作中带电!请勿碰撞其它物体!!!

买电磁加热设备欢迎选择深圳信辉源科技，公司专业“电磁加热”多年，产品采用德国进口IGBT,故障少，性能稳定，目前在市场销售的大部分电磁加热器的控制板都是我们的经验的体现。主控制板远销越南等东南亚国家和台湾、香港等地区，成为电磁加热控制板的最有影响的品牌。

220v2.5Kw电磁加热控制板技术参数表

故障低2.5kw电磁加热控制板，适合用在注塑机电磁加热节能改造，吹膜机，拉丝机，挤出机等分段式电磁加热设备。相比电热圈在30%以上，而且节能环保。

一、产品电气规格

1、额定电压频率：AC 220V / 50Hz

2、电压适应范围：100V~260V

3、额定功率：2.5KW

二、环境适应能力

1、温度：-20℃~50℃；

2、湿度：≤95%

三、基本性能概述

1、电压与功率特性：200-260V恒定功率输出，200V以下恒流输出；

2、热效率≥95%；

3、IGBT过热保温度：95±5℃；

4、工作频率：25-35KHz；

5、具有软启动加热/停止模式；

6、具有加热线圈短路保护功能；

7、具有抗干扰功能。

四、产品主要应用领域

1、工业高效加热设备如塑胶机械注塑机、造粒机、吹膜机、挤出机拉丝机、中空成型机等等的节能改造中；

2、民用加热产品如电磁热水器，电磁热水管道，电磁热水瓶等高效加热电器中

五、系统接线说明

1、 220V IN接电源输入。

2、 LOAD接加热线圈。

3、指示灯PWR为电源指示灯，W为工作指示灯，E为故障指示灯。

六、安装电磁感应加热控制器说明

1、一般一台塑料机可以用多台加热器叠加达到其加热功率。每个加热器一般放在一个控制箱里。便于操作与维护。指示灯就可以接在控制箱外部。便于观察加热器的工作情况。也可以做一个大机箱放若干个电路板。

2、电磁加热线圈一般横截面积为4平方以上高温线。绕在注塑机加热管道外部。

3、加热线圈绕法时注意，一般有圆形绕法和U型绕法，当为U形绕法时，管道外部要用高温棉包住约15-20mm；当圆形绕法时，管道外部要用高温棉包住约20mm，再用玻璃丝带包一层，然后绕线圈。开机工作频率为25-35KHz。

4、绕线圈完成后测量线圈电感量约为130-140uH （用胜利牌6243+电容电感表测量）。

5、加热器线圈要用云母绕包玻璃纤维编织耐高温电缆。

6、散热器工作中带电!请勿碰撞其它物体!!!

买电磁加热设备欢迎选择深圳信辉源科技，公司专业“电磁加热”多年，产品采用德国进口IGBT,故障少，性能稳定，目前在市场销售的大部分电磁加热器的控制板都是我们的经验的体现。主控制板远销越南等东南亚国家和台湾、香港等地区，成为电磁加热控制板的最有影响的品牌。
